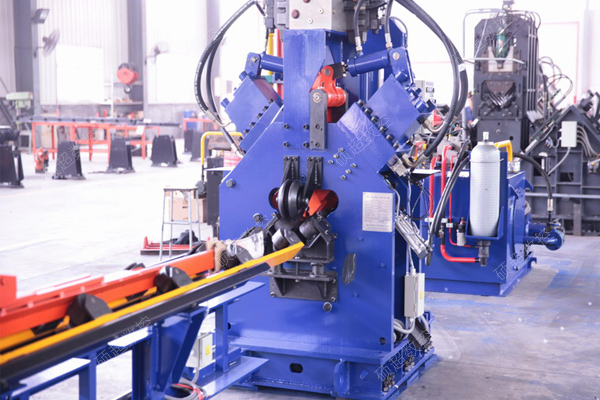

JX系列数控角钢冲孔生产线是一种用于发电厂、通讯行业中角钢构件的冲孔、打标、剪切工艺，可实现多品种、多孔径的冲孔。
加工工艺
冲孔
剪切
打字
应用案例
视频
产品优势
1.本生产线由横向料台、翻转上料、送进料道、数控小车、冲孔主机、剪切单元、输送料架、分选料道组成，配备液压系统、气动系统、电气控制系统等。
2.设备具有独立的液压动力系统和电气数控系统，采用中央集中控制。
3.模具装卸方便、定位准确，大大地缩短了工作停顿时间和模具调整时间，提高了工作效率，扩大了该设备的应用范围。
4.设备设有一个打字工位、两组冲孔工位和一个剪切工位，实现了多品种、多孔径的打字、冲孔、切断加工。
技术参数
| 型号 | JX0808 | JX1010 | JX1412 | JX2020 | JX2020S | 单位 |
| 加工角钢范围 | 40×40×3— 80×80×8 |
40×40×3— 100×100×10 |
40×40×3— 140×140×12 |
63×63×4— 200×200×20 |
63×63×4— 200×200×20 |
mm |
| 最大冲孔直径 | Φ25.5 | Φ25.5 | Φ25.5 | Φ25.5 | Φ25.5 | mm |
| 最大冲孔力 | 400 | 400 | 600 | 1000 | 1000 | kN |
| 最大压印力 | 600 | 600 | 600/1000 | 600/1000 | 1000 | kN |
| 切断力 | 900 单刃切断 | 900 单刃切断 | 900 双刃切断 1800 单刃切断 |
1400 双刃切断 | 1400 双刃切断 | kN |
| 进料侧最大料长 | 12 | 12 | 12 | 12 | 14 | m |
| 电气系统 | 横河PLC | |||||
