在船舶制造过程中，部分零部件具有尺寸大、加工区域长、结构复杂等特点。对于这类工件，普通规格的数控机床往往难以覆盖完整的加工区域，因此，大行程数控龙门镗铣床是大型船舶零部件加工常用设备之一。

近日，济南硕超数控一台 TX80220型数控龙门镗铣床完成制造并交付客户。该设备采用箱中箱结构，X轴有效行程8米，Y轴行程22米，主要用于船舶零部件铣削加工。

这台设备的实际应用，也体现了大型龙门镗铣床在船舶制造领域中的一种典型使用场景。

船舶零部件加工，对机床行程有什么要求？

船舶零部件并不都是小型标准化零件，其中一些结构件和大型机械部件本身尺寸较大，加工区域也比较长。

当工件长度、宽度明显超过普通加工中心的有效加工范围时，机床需要具备更大的X轴和Y轴行程，使刀具能够覆盖工件需要加工的区域。

TX80220的X轴有效行程为8米，Y轴行程为22米。

对于此次客户的船舶零部件加工需求，22米级Y轴行程能够提供较长的纵向加工范围，8米级X轴有效行程则覆盖较大的横向加工区域。设备的具体行程配置，是根据客户实际加工工件及工艺需求确定的。

因此，大型龙门镗铣床的行程并不是越大越好，而是需要与实际工件尺寸和加工区域相匹配。

为什么这台TX80220采用箱中箱结构？

除了加工范围之外，结构形式也是大型龙门镗铣床设计中的重要组成部分。

TX80220采用箱中箱结构。硕超数控根据该设备8米×22米的加工范围以及船舶零部件加工需求，对龙门、横梁、滑枕等主要结构进行配置。

对于大行程龙门镗铣床而言，设备的运动范围较大，结构尺寸也随之增加。因此，在设计过程中，需要根据机床规格、加工负载以及运动部件的工作方式，对主要结构进行匹配。

箱中箱结构能够为大型龙门镗铣床的整体布局提供一种结构方案，也适用于大行程、大尺寸工件的加工设备设计。

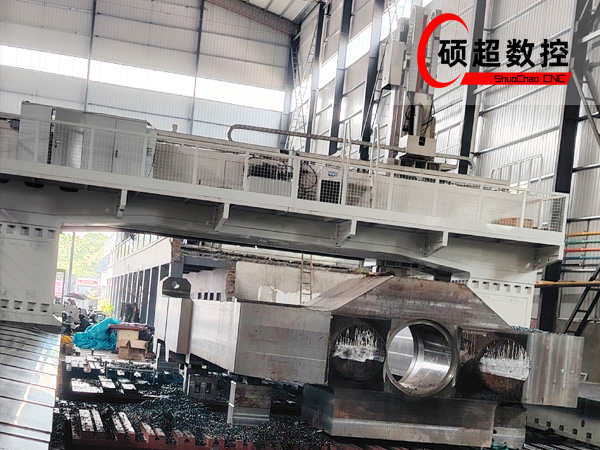

TX80220主要用于船舶零部件铣削加工

这台TX80220并不是单纯按照通用设备进行配置，而是结合客户的船舶零部件铣削加工需求进行制造。

对于大型船舶零部件，实际加工内容可能涉及较大的平面、台阶以及不同位置的结构面。龙门镗铣床具有较大的加工空间，可以根据工件尺寸和加工工艺安排装夹位置，并利用机床各轴运动完成相应的铣削加工。

对于尺寸较长的工件，大行程设备还能够减少因加工范围不足而进行的重复调整，使较长加工区域能够在同一台设备上完成相应工序。

因此，在船舶制造领域选择龙门镗铣床时，除了关注机床名称和主轴参数之外，工件实际尺寸、加工区域、装夹方式以及具体加工内容同样是确定设备规格的重要依据。

一台设备背后的制造逻辑

对于硕超数控而言，大型龙门镗铣床项目通常需要从客户实际工件出发确定设备方案。

同样是船舶零部件，不同企业加工的工件尺寸、重量和加工内容可能存在较大差异，因此对应的机床行程、结构形式以及功能配置也不完全相同。

TX80220项目确定为8米×22米加工范围，并采用箱中箱结构，就是基于客户实际使用需求进行的设备配置。

这也是济南硕超数控在大型数控装备制造过程中比较重视的一点：设备规格最终需要回到实际工件和加工工艺。

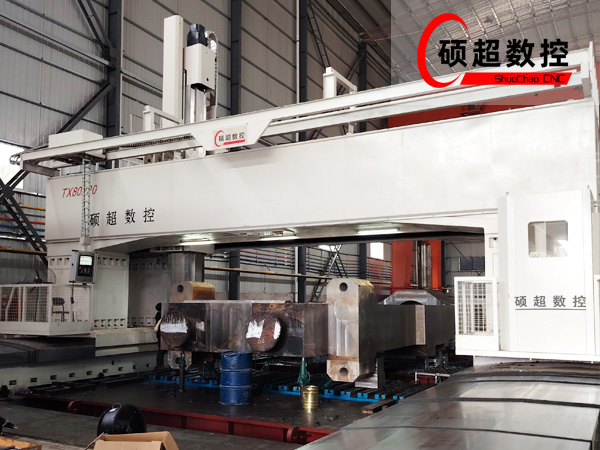

硕超数控TX80220型龙门镗铣床交付客户

目前，硕超数控主要从事数控龙门镗铣床、数控龙门钻铣床以及大型定制化数控装备的研发与制造。

此次交付客户的TX80220型龙门镗铣床，X轴有效行程8米、Y轴行程22米，采用箱中箱结构，主要用于船舶零部件铣削加工。

从实际应用案例来看，大型龙门镗铣床的设备规格需要围绕工件尺寸和加工工艺确定。对于船舶制造、大型装备、重型机械等领域的企业，硕超数控可根据具体工件尺寸、重量和加工要求进行相应的设备方案设计。
