在大型数控龙门镗铣床设计中，人们通常比较关注加工尺寸、主轴功率、行程以及数控系统等参数。

但对于16米级超宽龙门镗铣床而言，结构设计同样是需要重点研究的内容。

当龙门跨度不断增加以后，设备内部的载荷如何传递？横梁哪些区域受力较为集中？结构在不同加工位置会产生怎样的变形？不同区域的刚度如何变化？

这些问题，仅靠经验或者三维模型进行判断并不全面。

因此，在大型机床研发过程中，有限元分析已经成为结构设计和优化的重要辅助工具之一。

对于16米级箱中箱龙门镗铣床而言，有限元分析的意义并不只是生成仿真云图，更重要的是帮助工程人员从数字化角度研究：超宽龙门镗铣床内部的载荷是如何传递的。

一、16米跨度以后，结构设计为什么不能只看“够不够厚”？

大型龙门镗铣床的结构尺寸增加以后，并不是简单增加材料就能够解决所有结构问题。

设备加工过程中，切削载荷会经过刀具、主轴、滑枕、横梁、立柱以及床身等结构逐级传递，可以将这一过程理解为一条完整的力流路径。

当滑枕处于横梁不同位置时，载荷作用点也会发生变化，横梁不同区域的受力状态随之改变。

因此，结构设计需要关注的并不只是：

某个零件够不够厚。

更重要的是：

载荷从哪里进入结构？

经过哪些结构进行传递？

哪些区域承担主要载荷？

最终如何传递至床身及支撑基础？

这就是大型机床结构设计中的力流思维。

对于16米级超宽龙门设备而言，随着结构跨度增加，这种整体受力关系更加值得在设计阶段进行分析。

二、有限元分析首先关注结构应力分布

在有限元分析中，应力是重要的分析指标之一。

对于超宽龙门镗铣床，工程人员通常会重点观察横梁、立柱连接区域以及其他关键结构位置的应力分布。

这是因为实际结构受力并不是完全均匀的。

在不同加工位置和载荷条件下，结构可能出现不同的应力分布状态。通过有限元模型，可以将这些不容易直接观察到的内部受力情况以数字化方式呈现出来。

如果某些区域的载荷相对集中，就可以在结构设计阶段进行重点研究，并结合分析结果对结构方案进行调整。

因此，有限元分析能够为大型龙门设备的结构设计提供重要参考。

三、除了应力，还需要关注横梁的挠度

如果说应力主要反映结构内部的受力状态，那么挠度则更多用于观察结构在载荷作用下的变形趋势。

对于龙门镗铣床而言，滑枕需要沿横梁运动。

因此，在不同加工位置、不同载荷条件下，横梁的结构响应也会发生变化。

设计人员需要关注：

滑枕处于不同位置时，横梁的变形趋势如何？

关键区域的变形是否处于设计考虑范围内？

这也是大型机床结构设计不能只关注材料强度的原因。

机床结构不仅需要考虑承载能力，同时还需要研究载荷作用下的结构响应。

通过有限元分析，可以观察横梁整体挠度趋势以及不同位置的变形情况，为结构优化提供参考。

简单来说：

应力帮助判断“哪里受力较大”，挠度则帮助了解“结构受力以后怎么变”。

四、为什么机床结构设计需要重点关注刚度？

对于大型龙门镗铣床来说，结构刚度是整机设计中的重要因素之一。

横梁、立柱、滑枕以及床身并不是相互独立的结构。

例如，横梁产生结构响应后，会影响滑枕的状态；滑枕状态变化，又会影响刀具相对于工件的位置。

因此，超宽龙门设备不能只孤立分析某一个零部件，而需要从整机结构体系进行研究。

有限元分析的作用之一，就是帮助工程人员观察不同结构之间的相互影响，从整机角度研究：

应力、变形、刚度以及载荷传递之间的关系。

五、为什么箱中箱结构需要结合有限元进行分析？

箱中箱结构并不是简单地在横梁内部增加材料，而是围绕整体承载体系进行设计的一种结构形式。

其核心思路之一，是通过内部结构布局、腔体以及加强结构之间的组合，形成相互关联的受力体系。

因此，需要研究的并不是：

“材料越多越好吗？”

而是：

“材料应该放在哪里？”

“内部结构应该如何连接？”

“载荷应该通过什么路径传递？”

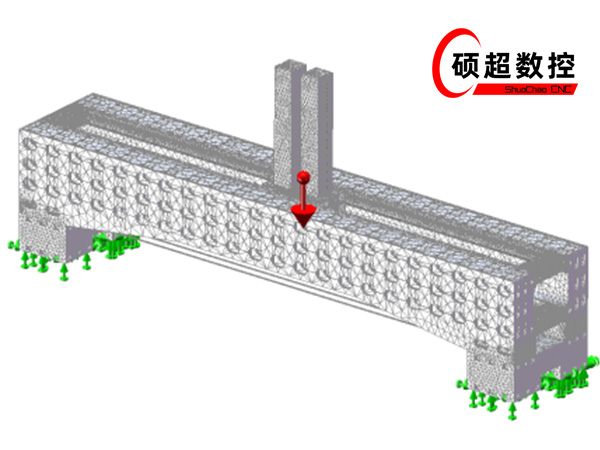

在设计过程中，可以通过有限元模型分析：

横梁整体应力分布；

横梁不同区域的变形趋势；

横梁与立柱连接区域的受力状态；

滑枕处于不同位置时的结构响应；

整体刚度变化趋势；

主要载荷在结构内部的传递路径。

这些分析结果可以为箱中箱结构的进一步优化提供参考。

因此，从工程逻辑来看：

箱中箱是结构设计方案，而有限元分析是验证和优化结构方案的重要数字化工具之一。

六、超宽龙门结构设计，本质上是在研究“力怎么走”

当龙门跨度进一步增加以后，结构之间的相互影响也会更加复杂。

这时，结构设计需要从单纯关注：

“结构需要做多厚？”

进一步转向：

“载荷进入之后应该通过什么路径传递？”

并进一步分析：

力流路径是否合理？

关键连接区域的应力分布如何？

结构变形趋势是否符合设计预期？

滑枕在不同位置时，整机结构响应如何变化？

这也是大型机床结构设计逐步结合数字化工程分析的重要原因。

有限元分析并不是替代工程经验，而是让工程设计能够通过数字化模型得到进一步验证和优化。

七、济南硕超数控：围绕超宽箱中箱龙门镗铣床开展结构设计

济南硕超数控设备有限公司长期从事数控龙门镗铣床、数控龙门钻铣床的研发与制造。

针对大型工件、重载加工以及超宽龙门设备需求，公司持续围绕龙门结构体系、有限元分析、制造工艺以及实际加工需求开展工程实践。

目前，济南硕超数控已完成16米级箱中箱龙门镗铣床相关产品的研发与制造。

在设备研发过程中，公司关注的不只是设备外形尺寸，而是综合研究：

内部加强结构、腔体布局、力流路径、整体刚度以及制造与装配工艺。

对于超宽龙门设备而言，有限元分析关注的也不是某一个单独参数，而是：

应力、挠度、刚度与力流路径之间的关系。

通过结构分析，可以在设备制造前对设计方案进行进一步研究，为后续结构优化和制造提供参考。

大型龙门镗铣床，最终还是要回到结构工程

对于16米级超宽龙门镗铣床而言，加工宽度只是设备设计中的一个参数。

真正复杂的是，在更大跨度、更大载荷以及不同加工位置下，如何建立合理的整机结构体系。

从应力分析到挠度研究，从刚度判断到力流路径分析，再到箱中箱结构优化，这些内容共同构成了大型龙门镗铣床的结构设计逻辑。

因此，在选择超宽龙门镗铣床时，除了关注加工范围、行程等参数，也可以进一步了解：

设备为什么采用这样的结构？

载荷是如何传递的？

设计阶段是否进行过结构分析？

因为对于大型机床来说：

参数告诉我们设备有多大，而结构工程则帮助我们理解设备为什么这样设计。
