SWD1010/3型龙门移动式三维数控钻床

产品分类: 钢结构数控成套加工设备
    SWD1010/3型龙门移动式三维数控钻床采用工件固定龙门移动的方式加工,该款龙门移动式三维数控钻主要用于大规格H型钢或箱形梁的三面钻孔加工,可广泛应用于建筑、桥梁、铁塔等行业,具有加工效率高,精度稳定的特点。
    订购热线:0531-59576515
    SWD3015/3型龙门移动式三维数控钻床
    SWD3015/3型龙门移动式三维数控钻床
    SWD3015/3型龙门移动式三维数控钻床主要用于大规格H型钢或箱形梁的三面钻孔加工,采用工件固定龙门移动的方式加工,具有加工效率高,精度稳定的特点,可广泛应用于建筑、桥梁、铁塔等行业。

       机床用途:

       SWD1010/3型龙门移动式三维数控钻床采用工件固定龙门移动的方式加工,该款龙门移动式三维数控钻主要用于大规格H型钢或箱形梁的三面钻孔加工,可广泛应用于建筑、桥梁、铁塔等行业,具有加工效率高,精度稳定的特点。

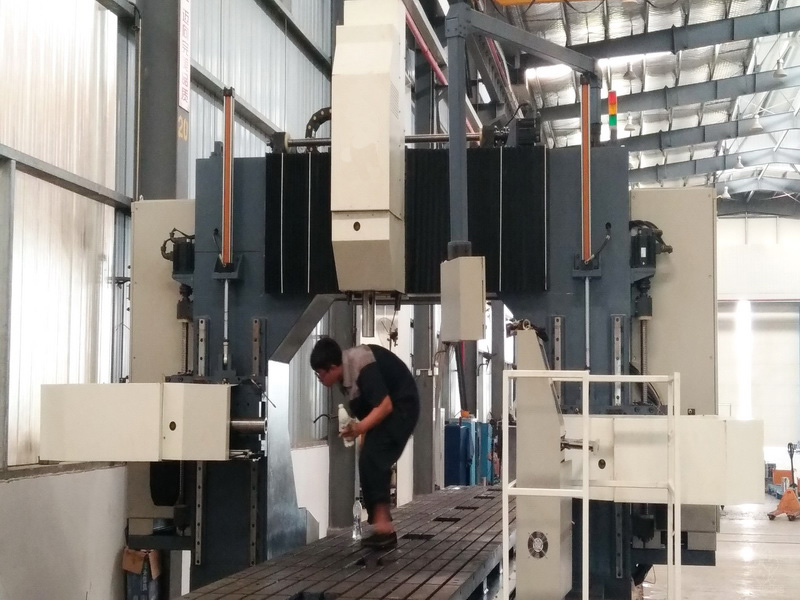

      龙门移动式三维数控钻图片



       机床结构特点:

       1、SWD1010/3型龙门移动式三维数控钻床主要由床身、龙门、主轴箱、电气控制系统、液压系统、冷却排屑系统、检测系统等部分组成。

       2、三维数控采用龙门移动,工作台固定的形式,可减少床身长度,节省占地面积。

       3、龙门运动(X轴)采用直线滚柱导轨导向、AC伺服电机和低背隙齿轮齿条副驱动。龙门横梁及两立柱上溜板的运动(U、V、W),采用直线滚珠导轨导向、AC伺服电机和丝杠驱动。各钻削头的进给运动(1、2、3号轴)均采用直线滚珠导轨导向、AC伺服电机和丝杠驱动。

       4、三维数控的主轴箱采用本公司生产的数控进给钻削动力头。

       5、三维数控下部有平板链式排屑器、排屑器上装有水泵及冷却液过滤循环装置。

       6、液压系统主要用于X轴定位锁紧及两侧动力头的平衡等。

       7、三维数控钻采用PLC控制,并配备上位计算机,工件通过计算机输入和存储,操作方便。



      技术参数 Specifications
      名称 内容 参数值
      工件尺寸 宽度 300~1000mm
      高度 300~1000mm
      最大工件长度 24m
      钻削头 型式 数控进给滑台式
      数量 3
      钻孔直径

      ¢10~¢50mm

      主轴转速

      120450r/min

      主轴形式 莫氏锥度
      主轴电机功率 3x7.5kW
      龙门纵向移动(X轴) X轴最大行程 24m
      X轴伺服电机功率 3.0kW
      上移动滑台 U轴最大行程 980mm
      U轴伺服电机功率 1.5kW
      1轴最大行程 600mm
      1轴伺服电机功率 1.5kW
      左侧移动滑台 2轴最大行程 350mm
      2轴伺服电机功率 1.5kW
      V轴最大行程 980mm
      V轴伺服电机功率 1.5kW
      右侧移动滑台 3轴最大行程 350mm
      3轴伺服电机功率 1.5kW
      W轴最大行程 980mm
      W轴伺服电机功率 1.5kW
      排屑和冷却 拍屑器型式 平板链式
      电机功率 2x0.75kW+0.45kW
      电气系统 控制方式 PLC
      数控轴数 7
      电机总功率 约42kW
      液压系统 压力 6Mpa
      电机功率 2.2kW+3.0kW
      机器外形尺寸   约28000x4000x3800
      机器重量   约50T



       SWD1010/3型龙门移动式三维数控钻产品优势



       1、采用工件固定龙门移动的方式加工,具有加工效率高,精度稳定



       2、可对大规格H型钢或箱形梁的三面钻孔加工



       3、可实现CAD/CAM直接转换,从而省去了编程和输入的繁琐操作。自动生成加工程序,真正做到了设备的无纸化加工。



       4、三维数控配置的滚珠丝杠副、直线导轨副、电气件、伺服电机、变频器等,均为国内外知名厂家供货,开机故障少。
