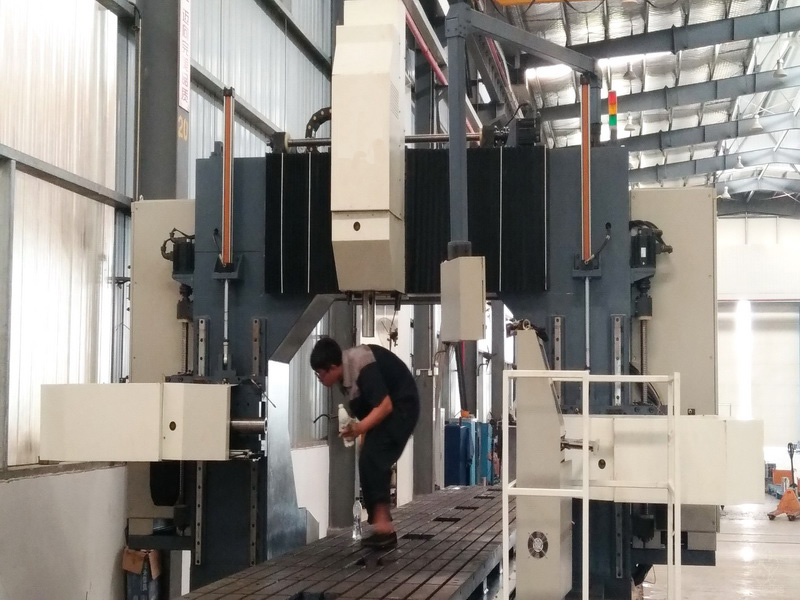

SWD3015/3型龙门移动式三维数控钻床
产品分类： 钢结构数控成套加工设备
SWD3015/3型龙门移动式三维数控钻床主要用于大规格H型钢或箱形梁的三面钻孔加工，采用工件固定龙门移动的方式加工，具有加工效率高，精度稳定的特点，可广泛应用于建筑、桥梁、铁塔等行业。
订购热线：0531-59576515
机床用途：
SWD3015/3型龙门移动式三维数控钻床主要用于大规格H型钢或箱形梁的三面钻孔加工，采用工件固定龙门移动的方式加工，具有加工效率高，精度稳定的特点，可广泛应用于建筑、桥梁、铁塔等行业。
机床结构特点：
1、SWD3015/3型龙门移动式三维数控钻床主要由床身、龙门、主轴箱、电气控制系统、液压系统、冷却排屑系统、检测系统等部分组成。
2、机床采用龙门移动，工作台固定的形式，可减少床身长度，节省占地面积。
3、龙门运动(X轴)采用直线滚柱导轨导向、AC伺服电机和低背隙齿轮齿条副驱动。龙门横梁及两立柱上溜板的运动(U、V、W)，采用直线滚珠导轨导向、AC伺服电机和丝杠驱动。各钻削头的进给运动(1、2、3号轴)均采用直线滚珠导轨导向、AC伺服电机和丝杠驱动。
4、主轴箱采用本公司生产的数控进给钻削动力头。
5、龙门移动式三维数控钻床的下部有平板链式排屑器、排屑器上装有水泵及冷却液过滤循环装置。
6、液压系统主要用于X轴定位锁紧及两侧动力头的平衡等。
7、采用PLC控制，并配备上位计算机，工件通过计算机输入和存储，操作方便。
2、机床采用龙门移动，工作台固定的形式，可减少床身长度，节省占地面积。
3、龙门运动(X轴)采用直线滚柱导轨导向、AC伺服电机和低背隙齿轮齿条副驱动。龙门横梁及两立柱上溜板的运动(U、V、W)，采用直线滚珠导轨导向、AC伺服电机和丝杠驱动。各钻削头的进给运动(1、2、3号轴)均采用直线滚珠导轨导向、AC伺服电机和丝杠驱动。
4、主轴箱采用本公司生产的数控进给钻削动力头。
5、龙门移动式三维数控钻床的下部有平板链式排屑器、排屑器上装有水泵及冷却液过滤循环装置。
6、液压系统主要用于X轴定位锁紧及两侧动力头的平衡等。
7、采用PLC控制，并配备上位计算机，工件通过计算机输入和存储，操作方便。
| 技术参数 Specifications |
| 名称 | 内容 | 参数值 |
| 工件尺寸 | 宽度 | 1600~3000mm |
| 高度 | 200~1500mm（小件垫高） | |
| 最大工件长度 | 24m | |
| 钻削动力头 | 形式 | 数控进给滑台式 |
| 数量 | 3 | |
| 钻孔直径 | ￠10～￠50 | |
| 主轴钻速 | 120～450r/min | |
| 轴向行程（1、3轴） | 700mm | |
| 轴向行程（2轴） | 600mm | |
| 钻孔进给速度 | 0～4m/min | |
| 主轴电机功率 |
3x7.5kW |
|
| 伺服电机功率 | 3x1.5kW | |
| 龙门纵向移动（X轴） | X轴最大行程 | 24m |
| X轴伺服电机功率 | 2x3kW | |
| 上钻削动力头单元 | V轴最大行程 | 2980mm |
| 左钻削动力头单元 | U轴最大行程 | 1480mm |
| 右钻削动力头单元 | W轴最大行程 | 1480mm |
| U、V、W轴 | 最大移动速度 | 8m/min |
| U、V、W轴 | 伺服电机功率 | 3x1.5kW |
| 电气系统 | 控制方式 | PLC |
| 数控轴数 | 8 | |
| 机床总功率 | 约47kW | |
| 排屑及冷却系统 | 电机功率 | 2x0.75+0.45kW |
| 液压系统 | 压力 | 3～7Mpa |
| 流量 | 25+33L/min | |
| 电机功率 | 3+4kW |
SWD3015/3型龙门移动式三维数控钻床产品优势：
1、采用工件固定龙门移动的方式加工，具有加工效率高，精度稳定。
2、可对大规格H型钢或箱形梁的三面钻孔加工。
3、可实现CAD/CAM直接转换，从而省去了编程和输入的繁琐操作。自动生成加工程序，真正做到了设备的无纸化加工。
4、机床配置的滚珠丝杠副、直线导轨副、电气件、伺服电机、变频器等，均为国内外知名厂家供货,开机故障少。
 |
|
公司一批较年轻的机械和电气工程师，占员工总数的50%。为公司现有产品的不断改进和新产品开发提供了有力的技术保障。
|
 |
|
1、早年在意大利学习数控设备的设计制造和生产工艺；
2、在数控设备的设计方面具有实践和经验，主管多种数控设备如数控集箱钻、大型平面钻、卧式数控钻床、组合镗床等的开发设计；
3、主管大功率风力发电关键加工设备的研发并获得“山东省科技进步一等奖”、“济南市科技进步一等奖”；
4、曾被评为“济南市技术创新能手称号”。
|
