DZC6060/2型龙门移动式数控平面钻床

产品分类: 大型板材数控成套加工设备
    DZC6060/2型龙门移动式数控平面钻床简称龙门钻,该款龙门钻主要用于电力、石油、化工、锅炉等行业中法兰、换热器以及管板件的加工,可以省掉逐一划线,对线的工作。只要输入正确无误的CAD设计图纸,即可实现两主轴自动连续钻孔,加工过程数控,效率高,精度高,编程方便,操作简单。
    订购热线:0531-59576515
    CJ系列双工作台式龙门钻床
    CJ系列双工作台式龙门钻床
    CJ系列双工作台式龙门钻床主要用于建筑、桥梁、铁塔等钢结构行业中的板类工件钻孔加工,也可用于锅炉、石化行业的管板钻孔、折流板钻孔和圆形法兰钻孔加工。双工作台龙门钻加工过程数控,精度效率高。
    DZC2525/2型龙门移动式数控平面钻床
    DZC2525/2型龙门移动式数控平面钻床
    DZC2525/2型龙门移动式数控平面钻床用于电力、石油、化工、锅炉等行业中法兰、换热器以及管板件的加工,可以省掉逐一划线,对线的工作。只要输入正确无误的CAD设计图纸,即可实现两主轴自动连续钻孔,加工过程数控,效率精度高,编程方便,操作简单。DZC2525/2型龙门移动式数控平面钻床系柔性数控钻床,可适应多品种批量生产。

       机床用途:

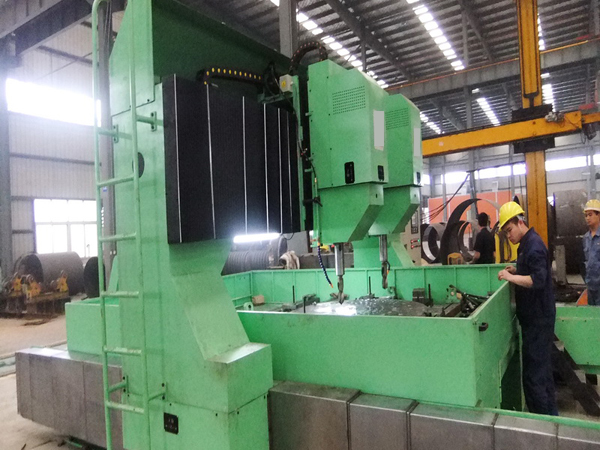

       DZC6060/2型龙门移动式数控平面钻床简称龙门钻,该款龙门钻主要用于电力、石油、化工、锅炉等行业中法兰、换热器以及管板件的加工,可以省掉逐一划线,对线的工作。只要输入正确无误的CAD设计图纸,即可实现两主轴自动连续钻孔,加工过程数控,效率高,精度高,编程方便,操作简单。龙门钻整机图片


       机床结构特点:

       该款龙门钻主要有床身及纵向滑台、龙门及横向滑台、垂直钻削动力头、排屑器、冷却系统、集中润滑系统、电气系统等组成。

       1、该大型平面钻床属龙门移动式钻床,减小了床身长度,节省了占地面积。床身、横梁采用钢板焊接结构,经人工时效处理,精度稳定。优化设计的龙门结构使机床的刚度大大提高,可以保证大的切削用量。工作台上平面布置有若干横向T形槽条,用以装夹夹具及工件。

       2、龙门的纵向(X轴)移动靠安装于两侧床身上的高精度直线导轨副导向,移动灵活。驱动采用AC伺服电机带动精密滚珠丝杠副双侧同步驱动。导轨与丝杠均已消除了间隙,响应好,定位精度高。双侧同步驱动保证了龙门的平行移动,保证在任何位置Y轴对X轴的垂直度。

       3、钻削动力头的横向(Y轴)移动靠安装在龙门横梁前面的两条高精度直线导轨副导向,驱动分别采用AC伺服电机带动同步带和精密滚珠丝杠副驱动,确保工作的高精度。

       4、钻削动力头采用变频电机经齿轮减速(i=7.5)驱动独立主轴;主轴进给采用AC伺服电机带动同步带和精密滚珠丝杠副驱动;主轴锥孔为莫氏6号锥度,配有多种规格莫氏变径套,可以安装较大直径范围的钻头。龙门钻管板钻孔加工图片

       5、该大型平面钻床可采用电子手轮操纵,当钻第一个孔设定进给位置后,钻其余的同种孔可实现快进→工进→快退的程序。因而加工过程中节省了大量的时间,生产效率大大提高,并且还具有自动断屑、退屑、暂停、断钻头保护、手动孔为跳跃功能。

       6、该大型平面钻床配有平板链式自动排屑器和集屑车,冷却液可由排屑器收集后循环使用。

       7、精密直线导轨副、精密滚珠丝杠副等高精度的运动副均配备有自动润滑系统。

       8、X轴配备不锈钢防护罩,Y轴两侧配备柔性防护罩。工作台四周安装有防水挡板。

       9、该大型平面钻床有机床照明灯,有利于观察和操作。

       10、数控系统采用西班牙FAGOR8055系统,并配有RS232接口和LCD液晶显示屏,上位计算机管理,钻孔坐标可实现CAD/CAM直接转换,方便了编程、存储、显示和通讯,操作界面具有人机对话、误差补偿、自动报警等功能。工件孔位可采用键盘或CAD图形输入后自动生成加工程序。具备钻孔前孔位预演和复检功能,操作方便。

       11、DZC6060/2型龙门移动式数控平面钻床所配置的滚珠丝杠、直线滚动导轨、液压泵、阀、进给伺服电机及其驱动器、数控系统等均为世界知名品牌产品,机器的精度、可靠性高,故障少、开机率高。



      技术参数 Specifications
      参数名称 细目 参数值
      最大加工工件尺寸 长x宽 6000x6000mm
      厚度 250mm
      工作台 T型槽宽度尺寸 22mm
      钻削动力头 数量 2(可选1-4个)
      最大钻孔直径 Φ90mm
      主轴转速 120-700r/min
      主轴莫氏锥度 6号
      主轴电机功率 2x11kW

      龙门纵向移动(X轴)
      X轴行程 6000mm
      X轴移动速度 0-8m/min
      X轴伺服电机功率 2x2.0kW
      X轴定位精度 0.1mm/全长

      动力头横向移动(Y轴)
      Y轴两动力头最大间距 6000mm
      Y轴两动力头最小中心距 700mm(不带中间护罩450mm)
      Y轴移动速度 0-8m/min
      Y轴伺服电机功率 2x2kW
      Y轴定位精度 0.1mm/全长

      动力头进给运动
      Z轴行程 350mm
      Z轴进给速度 0-4000mm/min
      Z轴伺服电机功率 2x2kW

      排屑与冷却
      排屑器电机功率 0.75kW
      冷却泵电机功率 0.45kW
      电气系统 数控系统 FAGOR8055
      数控轴数 6
      电机总功率 约30kW
      机床外型尺寸   约9278x9025x3440mm
      机床重量   约50t



       DZC6060/2型龙门移动式数控平面钻床产品优势:

       1、龙门钻的最大钻孔直径可达Φ90mm。

       2、龙门和床身部分通过优化设计使其具有超强的动态和静态刚性,保证机床的强度和精度稳定。

       3、动力头部分通过有限元分析在薄弱的环节进行强化处理,使结构更加合理。

       4、数控系统采用西班牙FAGOR8055系统,并配有RS232接口和LCD液晶显示屏,上位计算机管理,钻孔坐标可实现CAD/CAM直接转换,方便了编程、存储、显示和通讯,操作界面具有人机对话、误差补偿、自动报警等功能。工件孔位可采用键盘或CAD图形输入后自动生成加工程序。具备钻孔前孔位预演和复检功能,操作方便。

       5、龙门钻配置的滚珠丝杠副、直线导轨副、电气件、伺服电机、变频器等,均为国内外知名厂家供货,开机故障少。
