SWD2010/3型龙门移动式三维数控钻床

产品分类: 钢结构数控成套加工设备
    SWD2010/3型龙门移动式三维数控钻床主要用于大规格H型钢或箱形梁的三面钻孔加工,采用工件固定龙门移动的方式加工,具有加工效率高,精度稳定的特点,该款龙门移动式三维钻床可广泛应用于建筑、桥梁、铁塔等行业。
    订购热线:0531-59576515

       机床用途:

       SWD2010/3型龙门移动式三维数控钻床主要用于大规格H型钢或箱形梁的三面钻孔加工,采用工件固定龙门移动的方式加工,具有加工效率高,精度稳定的特点,该款龙门移动式三维钻床可广泛应用于建筑、桥梁、铁塔等行业。

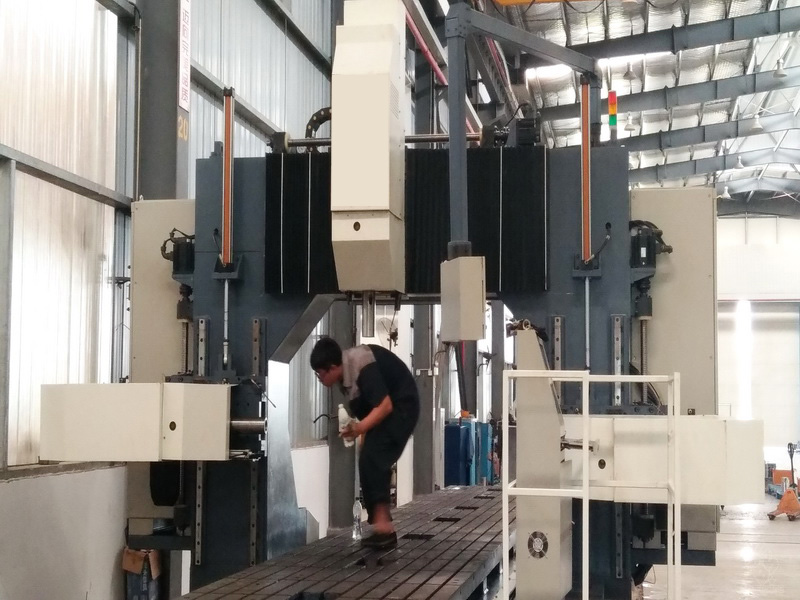

      龙门移动式三维钻床图片

       机床结构特点

       1、SWD2010/3型龙门移动式三维数控钻床主要由床身、龙门、主轴箱、电气控制系统、液压系统、冷却排屑系统、检测系统等部分组成。

       2、三维数控钻床采用龙门移动,工作台固定的形式,可减少床身长度,节省占地面积。

       3、龙门运动(X轴)采用直线滚柱导轨导向、AC伺服电机和低背隙齿轮齿条副驱动。龙门横梁及两立柱上溜板的运动(U、V、W),采用直线滚珠导轨导向、AC伺服电机和丝杠驱动。各钻削头的进给运动(1、2、3号轴)均采用直线滚珠导轨导向、AC伺服电机和丝杠驱动。

       4、主轴箱采用本公司生产的数控进给钻削动力头。

       5、三维数控钻床下部有平板链式排屑器、排屑器上装有水泵及冷却液过滤循环装置。

       6、液压系统主要用于X轴定位锁紧及两侧动力头的平衡等。

       7、采用PLC控制,并配备上位计算机,工件通过计算机输入和存储,操作方便。



      技术参数 Specifications
      名称 内容 参数值
      工件尺寸 宽度 600~2000mm
      高度 400~1000mm
      最大工件长度 24m
      钻削动力头 形式 数控进给滑台式
      数量 3
      钻孔直径 ¢10~¢50
      主轴钻速 120~450r/min
      轴向行程(1、3轴) 700mm
      轴向行程(2轴) 600mm
      钻孔进给速度 0~4m/min
      主轴电机功率

      3x7.5kW

      伺服电机功率 3x1.5kW
      龙门纵向移动(X轴) X轴最大行程 24m
      X轴伺服电机功率 2x3kW
      上钻削动力头单元 V轴最大行程 1980mm
      左钻削动力头单元 U轴最大行程 980mm
      右钻削动力头单元 W轴最大行程 980mm
      U、V、W轴 最大移动速度 8m/min
      U、V、W轴 伺服电机功率 3x1.5kW
      电气系统 控制方式 PLC
        数控轴数 8
        机床总功率 约47kW
      排屑及冷却系统 电机功率 2x0.75+0.45kW
      液压系统 压力 3~7Mpa
        流量 25+33L/min
        电机功率 3+4kW



       SWD2010/3型龙门移动式三维数控钻床产品优势

       1、龙门移动式三维钻床采用工件固定龙门移动的方式加工,具有加工效率高,精度稳定。

       2、龙门移动式三维钻床可对大规格H型钢或箱形梁的三面钻孔加工。

       3、可实现CAD/CAM直接转换,从而省去了编程和输入的繁琐操作。自动生成加工程序,真正做到了设备的无纸化加工。

       4、三维数控钻床配置的滚珠丝杠副、直线导轨副、电气件、伺服电机、变频器等,均为国内外知名厂家供货,开机故障少。
